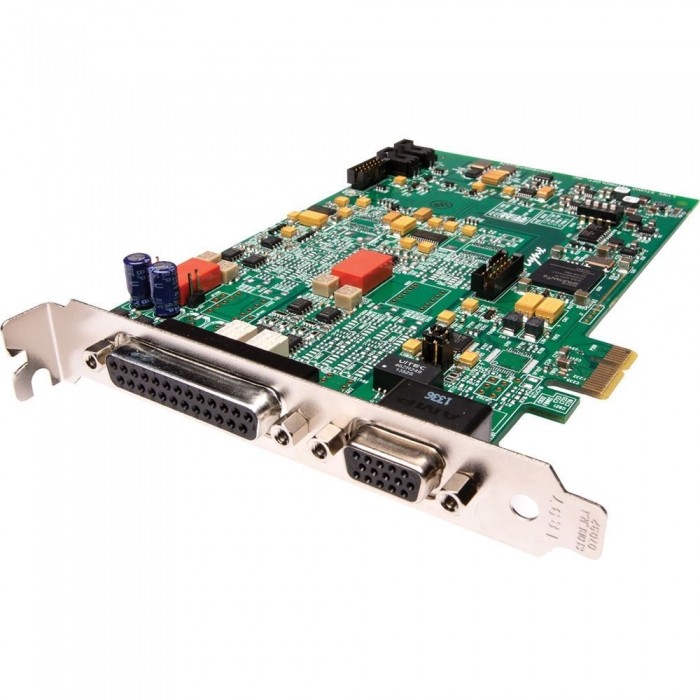

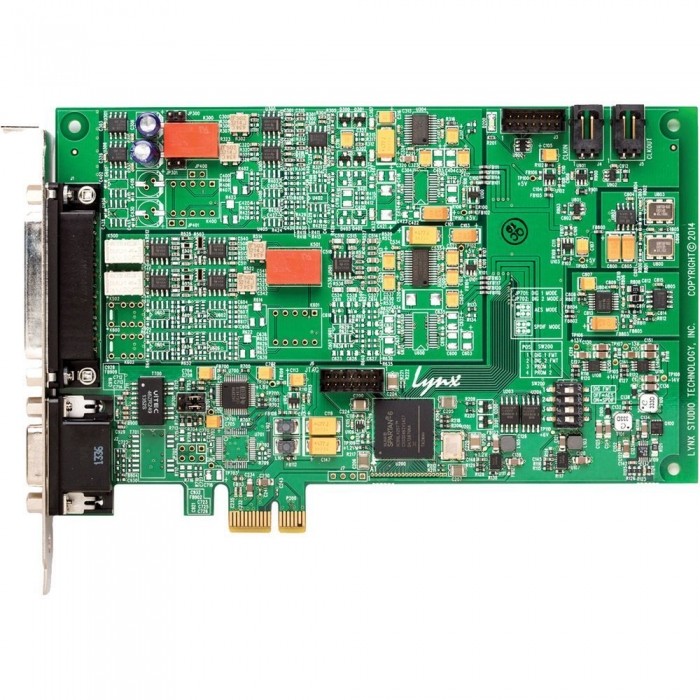

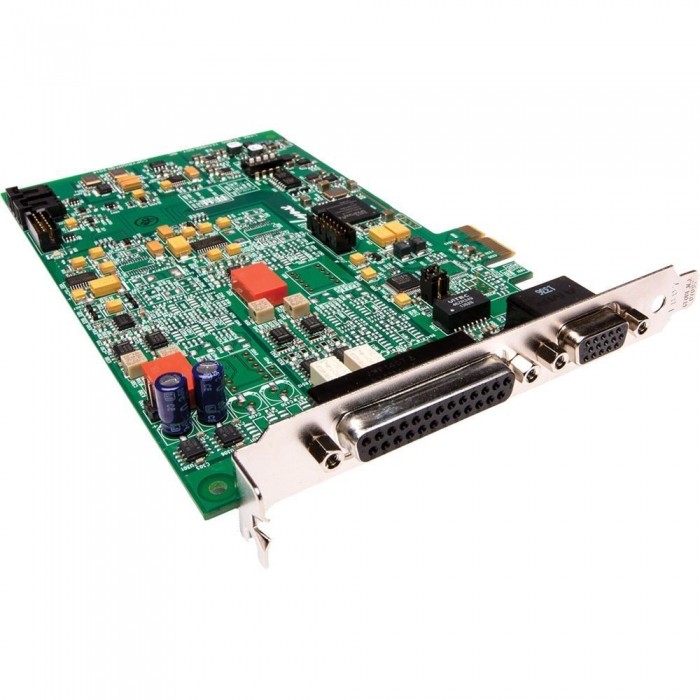

LYNX STUDIO E22 PCI EXPRESS

<iframe width="560" height="315" src="https://www.youtube.com/embed/9Jz6vd125yI" title="YouTube video player" frameborder="0" allow="accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture" allowfullscreen></iframe>

E22 của  Lynx Studio Technology  là một thẻ PCI Express cung cấp 2 kênh chuyển đổi analog-sang-kỹ thuật số và kỹ thuật số sang analog chất lượng cao, cũng như I / O kỹ thuật số 2 kênh với tính năng ép xung  . Thẻ này lý tưởng để chụp và lưu trữ tài liệu lịch sử và cổ điển, các ứng dụng phát sóng, đo âm thanh và sản xuất âm thanh, cũng như các ứng dụng quân sự, y tế và công nghiệp đòi hỏi khả năng phổ âm thanh đầy đủ với độ chính xác và độ tin cậy cao.

E22 PCIe cung cấp băng thông cao, độ trễ thấp và sự can thiệp tối thiểu từ các quy trình của hệ điều hành. Phần cứng lập trình trường có thể được cập nhật thông qua cập nhật chương trình cơ sở trực tuyến, đảm bảo tuổi thọ của thẻ khi các tính năng và công nghệ mới hơn được phát hành. Có thể cài đặt tối đa bốn thẻ vào một máy tính và với ứng dụng bộ trộn Lynx đi kèm, E22 có thể biến máy tính thành một bộ định tuyến kỹ thuật số mạnh mẽ hoặc patchbay với khả năng giám sát độ trễ bằng 0, đo sáng chính xác, tính linh hoạt rộng rãi và hệ thống cáp tối thiểu.

Cung cấp giải pháp cho các vấn đề chập chờn trong tín hiệu AES, thẻ tích hợp công nghệ SynchroLock cung cấp khả năng chịu rung động cực lớn ở tất cả các đầu vào. Bằng cách kết hợp phân tích thống kê với các kỹ thuật tạo xung nhịp ít nhiễu, SynchroLock có thể trích xuất một đồng hồ rất sạch từ các tín hiệu AES bị ảnh hưởng bởi độ dài cáp dài và các nguồn nhiễu khác.

Lưu ý:  Yêu cầu CBL-L22Audio cho I / O tương tự và CBL-L22Sync cho I / O kỹ thuật số và ép xung  (không bao gồm)  để hoạt động đầy đủ.

• Kết nối PCI Express tốc độ cao
• Làm chủ đầu vào và đầu ra tương tự chất lượng
• Cổng kỹ thuật số có thể chuyển đổi người dùng giữa AES và SPDIF
• Có thể sử dụng tối đa bốn thẻ Lynx PCIe trong một máy tính với tổng số 16 kênh I / O khả thi
• Bao gồm Lynx Mixer để quản lý tất cả cài đặt, lưu cảnh và hỗ trợ giám sát phần cứng có độ trễ thấp
• Tốc độ mẫu: 44,1, 48, 88,2, 96, 176,4, 192 kHz
• Bộ tạo đồng hồ mẫu SynchroLock có độ chập chờn cực thấp
• Mức độ cắt cố định hoặc có thể điều chỉnh trên tất cả các I / O tương tự, được điều khiển bằng rơle
• Ngắt đầu ra tự động khi bật / tắt nguồn (khử tiếng ồn)
• Trộn phần cứng trên bo mạch dựa trên FPGA
• V2 DMA Engine thúc đẩy hoạt động có độ trễ cực thấp
• Hỗ trợ hoạt động trong khung mở rộng Thunderbolt phổ biến của Magma, Sonnet và những người khác
• Hỗ trợ ASIO và WDM cho Windows và Core Audio cho Mac OS X
• Hỗ trợ đầy đủ các hệ điều hành hiện tại từ Windows 7 và Mac OS X 10.8 trở lên
• Triển khai WDM đầy đủ cho phép hỗ trợ nhiều kênh định dạng phát lại âm thanh vòm 5.1 và 7.1
• Dễ dàng cài đặt vào máy tính Mac hoặc Windows có hỗ trợ PCI Express
• Hỗ trợ xung nhịp bên ngoài thông qua ép xung từ hoặc đầu vào kỹ thuật số
• Cắt bầu để hiệu chỉnh đầu vào và đầu ra tương tự đến bất kỳ mức tham chiếu chuyên nghiệp hoặc tiêu dùng nào
• Trường có thể lập trình với các bản cập nhật chương trình cơ sở có thể tải xuống
• Tuân thủ RoHS
• Được thiết kế và chế tạo tại Mỹ

• Tỷ lệ mẫu	44,1, 48, 88,2, 96, 177,4 hoặc 192 kHz
  Analog In	2
  Đầu ra tương tự	2
  Mức độ	+20 dBu toàn quy mô hoặc biến +8,23 dBu đến +24 dBu toàn quy mô; jumper có thể lựa chọn
  Trở kháng đầu vào	Chế độ cân bằng: 24 kOhms  Chế độ không cân bằng: 12 kOhms
  Trở kháng đầu ra	Chế độ cân bằng: 100 ohms  Chế độ không cân bằng: 50 ohms
  Ổ đĩa đầu ra	Trở kháng 600 ohm, điện dung 0,2 μF
  Kết nối đầu vào kỹ thuật số	2 x XLR AES / EBU trên mỗi  cáp đột phá tùy chọn 1 x Đồng hồ BNC
  Kết nối đầu ra kỹ thuật số	2 x XLR AES / EBU trên mỗi  cáp đột phá tùy chọn 1 x Đồng hồ BNC
  MIDI vào / ra	Không
  Đồng bộ hóa vào / ra	AES / EBU Wordclock  kết nối D-sub cái gắn trên giá đỡ, 15 chân, mật độ cao,
  Đầu ra tai nghe	Không
  Phản hồi thường xuyên	20 - 20 kHz, ± 0,05 dB
  Dải động	Analog In: 117 dB, A-weighted  Analog Out: 120 dB, A-weighted
  Kênh xuyên âm	Đầu vào tương tự: <-128 dB, tín hiệu 1 kHz @ -1 dBFS Đầu ra tương tự: <-130 dB, tín hiệu 1 kHz @ -1 dBFS
  THD + N	Đầu vào tương tự: -111 dB (0,0003%) @ -1 dBFS, tín hiệu 1 kHz, băng thông 22 Hz - 22 kHz  Đầu ra tương tự: -108 dB (0,0004%) @ -1 dBFS, tín hiệu 1 kHz, băng thông 22 Hz - 22 kHz
  Quyền lực	+3,3 V @ 630 mA +12 V @ 500 mA
  Yêu cầu hệ thống Mac (Intel)	OS X 10.8 trở lên (phải có bộ xử lý Intel) RAM 1 GB Một khe cắm PCI Express chức năng Kết nối với Internet để tải xuống Trình điều khiển Lynx (điều này có thể từ một máy tính khác với máy tính mà thẻ được cài đặt vào) LƯU Ý: E22 / E44 không được hỗ trợ với OS X 10.7 trở xuống
  Yêu cầu hệ thống Windows	Windows 7 (32-bit hoặc 64-bit), Windows 8 hoặc bộ xử lý 1 GHz trở lên hoặc nhanh hơn RAM 1 GB Một khe cắm PCI Express chức năng Kết nối với Internet để tải xuống Trình điều khiển Lynx (điều này có thể từ một máy tính khác với mà thẻ được cài đặt vào) LƯU Ý: E22 / E44 không được hỗ trợ trong Windows 95, 98, ME, Windows 2000, Windows XP hoặc Windows Vista. Windows được cài đặt qua BootCamp không được hỗ trợ
  Kích thước	5,0 x 7,4 x 0,75 "(127 x 188 x 19 mm)
  Trọng lượng vận chuyển	1 lb (454 g)

  Thông tin bao bì
  Trọng lượng gói hàng	0,85 lb
  Kích thước hộp (LxWxH)	11,1 x 7,7 x 2,6 "
