MANLEY CORE® REFERENCE CHANNEL STRIP

">

TỔNG QUÁT

Xây dựng dựa trên kinh nghiệm 25 năm sản xuất các thiết bị phòng thu âm được ; Manley Labs đã chắt lọc các công nghệ CORE của mình từ dòng này. Năm 2014 mang đến Manley CORE, một dải kênh sáng tạo kết hợp Những lần quay hay nhất của Manley với công nghệ mới. Bảng điều khiển phía trước trực quan đáng kể kết hợp mạch âm nhạc và khả năng tha thứ cho phép người nhạc sĩ tập trung vào màn trình diễn của mình thay vì bị mất hút trong một biển các nút bấm. Tính năng dễ sử dụng và các điểm vận hành được lựa chọn thông minh giúp bạn hầu như không thể cắt một đoạn âm thanh kém!

Kinh nghiệm và cái nhìn sâu sắc của Manley khi làm việc với các kỹ sư thu âm và nhạc sĩ hàng đầu trong ngành đã tạo nên đỉnh cao cho CỐT LÕI. Ở mức giá này, không có dải kênh nào khác có khoảng không cao hơn hoặc âm thanh quyến rũ hơn CORE. Được chế tạo thủ công tại Hoa Kỳ, được chế tạo giống như một chiếc xe tăng, được chế tạo để bền bỉ, tâm điểm của tác phẩm nghệ thuật được ghi lại của bạn sẽ là CỐT LÕI Manley.

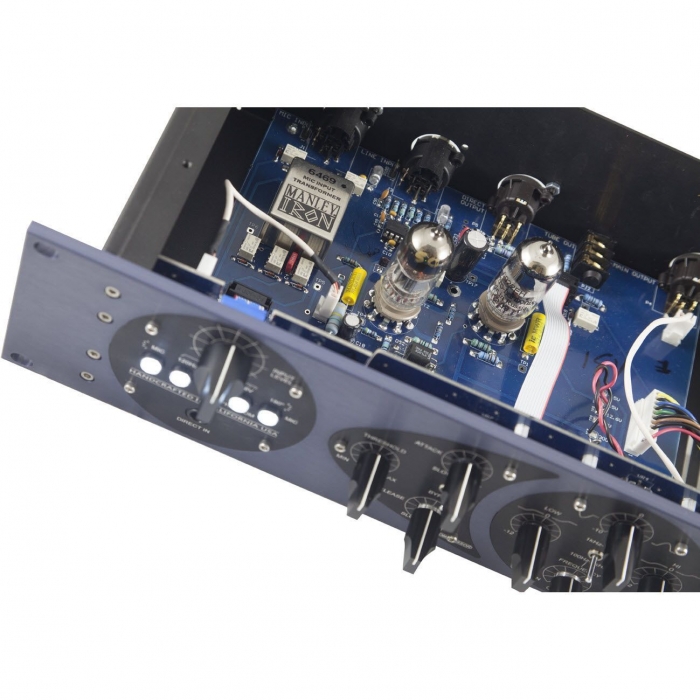

Tín hiệu đi vào thông qua máy biến áp đầu vào MANLEY IRON® quấn tay nổi tiếng của chúng tôi với lớp mạ niken trong lon kim loại mu. Tầng khuếch đại ống là cách triển khai mới nhất của cấu trúc liên kết mạch Class-A nổi tiếng của chúng tôi được tìm thấy trong VOXBOX® và Manley Dual Mono & Mono Microplifier Preampli. Mạch ống chân không tất cả triode này chạy trên nguồn cung cấp 300 Volt B + được điều chỉnh mang lại khoảng không lớn và khả năng truyền động đầu ra không ngừng.

THÔNG TIN CHI TIẾT

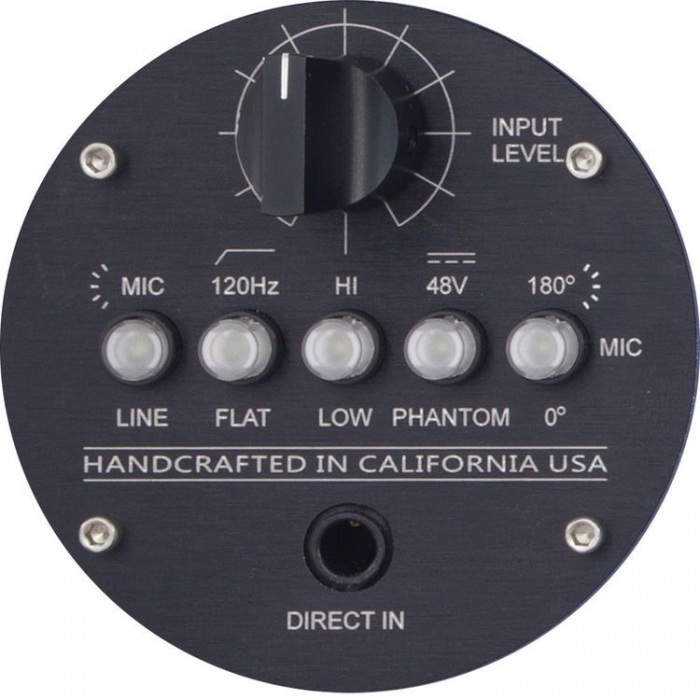

ĐIỀU KHIỂN BẢNG TRƯỚC:

• Công tắc nguồn Phantom 48V
• Công tắc bộ lọc thông cao 120Hz
• Công tắc đảo pha
• Bộ suy giảm đầu vào (Bảng biến thiên)
• Mic Pre có thể lựa chọn Tăng 40dB hoặc 60dB
• Dòng Amp có thể lựa chọn Tăng 20dB hoặc 40dB

1/4 "ĐẦU VÀO TRỰC TIẾP

Tương tự như DI trong Manley SLAM! ®, mạch trạng thái rắn hoàn toàn rời rạc với trở kháng đầu vào 10 Meg Ohm này hoàn hảo cho guitar, bass, keyboard, v.v.

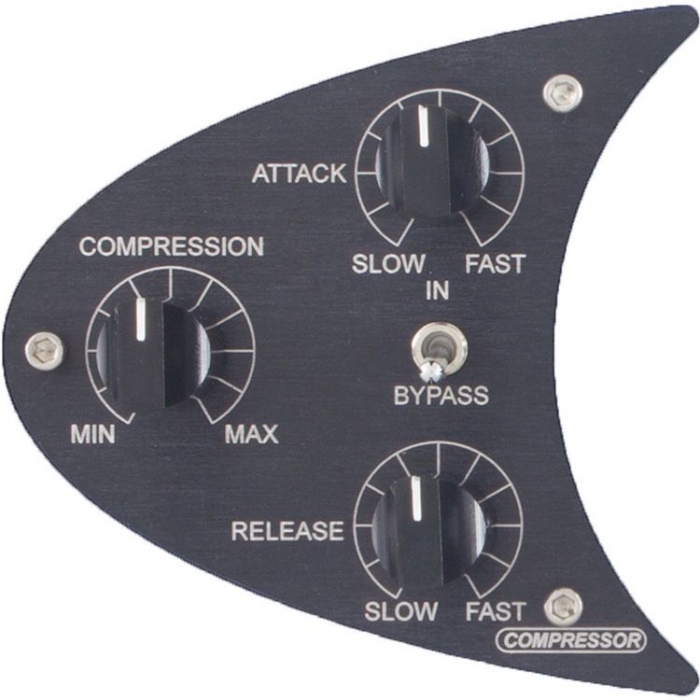

MÁY NÉN:

• Với công nghệ ELOP® thành công của chúng tôi cũng được tìm thấy trong Manley VOXBOX® nổi tiếng của chúng tôi
• Compressor là duy nhất trước Mic Preamp khiến nó hầu như không thể cắt
• Tỷ lệ 3: 1
• Các điều khiển Tấn công, Phát hành và Ngưỡng thay đổi liên tục
• Công tắc bỏ qua im lặng

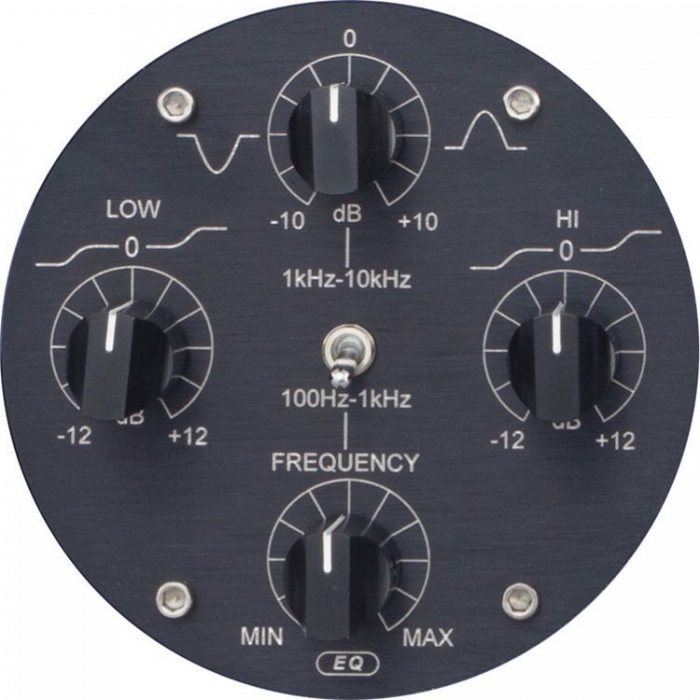

CÔNG TY CỔ PHẦN HÓA:

• Giá đỡ Baxandall Thấp và Cao (80Hz và 12kHz) với phạm vi ± 12dB
• Chuông tầm trung có thể quét EQ (100Hz - 1kHz) hoặc (1kHz - 10kHz) với phạm vi ± 10dB

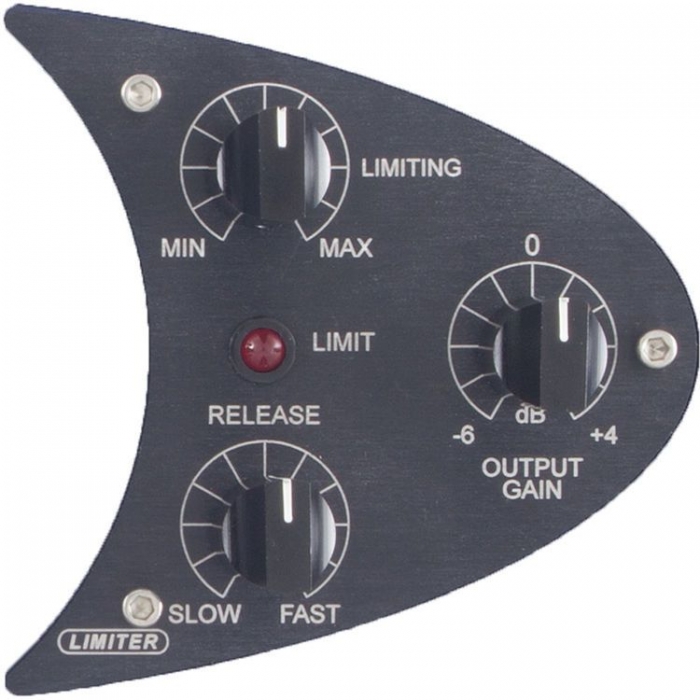

GIỚI HẠN:

• Tấn công nhanh FET giới hạn "tường gạch"
• Kiểm soát ngưỡng thay đổi liên tục và phát hành
• Chỉ báo LED giới hạn đỉnh
• Kiểm soát độ lợi đầu ra phạm vi 10dB

MÉT:

• Màn hình analog được chiếu sáng lớn
• Công tắc chọn đồng hồ 3 chiều hiển thị Mức giảm độ lợi máy nén, Mức đầu ra micrô và mức âm thanh Đầu ra chính.

ĐẦU VÀO VÀ ĐẦU RA:

• Đầu vào micrô XLR cân bằng
• Đầu vào dòng XLR cân bằng
• Mặt trước Dụng cụ trực tiếp 1/4 "Đầu vào
• Chèn điểm giữa Mic Preamp và EQ / Limiter thông qua giắc cắm ¼ ”TRS
• Đầu ra trực tiếp XLR cân bằng (sau phần Preamp / Compressor)
• Đầu ra chính XLR cân bằng
• Mặt nạ dày 1/4 "được gia công bằng CNC sang trọng với các hạt chèn được khắc bằng la-de tô điểm cho khung thép 2U cứng - tất cả đều có nguồn gốc địa phương ở Nam California.

ĐẶC ĐIỂM KỸ THUẬT

• Đường dẫn âm thanh tiền khuếch đại ALL-TUBE sử dụng 1 x 12AX7 để tăng và 1 x 6922 White Follower
• Biến áp cân bằng kết hợp với micrô XLR Trở kháng đầu vào: 1200 Ohms
• Trở kháng đầu vào dòng XLR cân bằng: 10 kOhms
• Trở kháng đầu vào trực tiếp 1/4 "không cân bằng: 10 Meg Ohm
• Ổ đĩa Hi-current Đầu ra XLR trực tiếp Trở kháng: 50 Ohms
• Bộ suy giảm INPUT bằng nhựa dẫn điện im lặng
• Bộ lọc thông cao tiền khuếch đại của micrô bắt đầu ở tần số 120Hz với độ dốc 6dB / 8va
• Máy nén GIẢM GAIN tối đa: 16 dB
• Thời gian ATTACK của máy nén: CCW chậm nhất 60ms, 30ms lúc 12:00, CW nhanh nhất 5ms cho nén 6dB
• Thời gian RELEASE của máy nén: CCW chậm nhất 1,5 giây, 1 giây lúc 12:00, CW nhanh nhất 100ms từ nén 6dB
• Đầu vào micrô đầu vào tối đa (Cài đặt độ lợi thấp): -5 dBu hoặc 435mV RMS @ 0,5% THD
• Đầu vào Micrô đầu vào tối đa (Cài đặt độ lợi cao): -25 dBu hoặc 44 mV RMS @ 0,5% THD
• Đầu vào dòng đầu vào tối đa (Cài đặt độ lợi thấp): +13 dBu hoặc 3.5V RMS @ 0.5% THD
• Đầu vào dòng đầu vào tối đa (Cài đặt độ lợi cao): -8 dBu hoặc 300mV RMS @ 0,5% THD
• Đầu vào trực tiếp đầu vào tối đa (Cài đặt độ lợi thấp): +24 dBu hoặc 12V RMS @ 0,5% THD
• Đầu vào trực tiếp đầu vào tối đa (Cài đặt độ lợi cao): +17 dBu hoặc 5.5V RMS @ 0.5% THD
• Đầu vào tối đa Trả về: +20 dBu hoặc 7.8V RMS @ 0.5% THD
• Đầu ra tiền khuếch đại tối đa (Gửi chèn): +35 dBu hoặc 43V RMS @ 0,5% THD
• Đầu ra tiền khuếch đại tối đa (Chèn Gửi): +22 dBu thành 600 Ohms
• Đầu ra chính tối đa: +20 dBu
• Chèn trở kháng đầu ra Gửi: 50 Ohms
• Chèn Trở kháng đầu vào: 13 kOhms
• Trở kháng đầu ra chính: 50 Ohms
• Khoảng trống đầu ra trực tiếp (tham chiếu đến +4 dBv): 31 dB
• Khoảng trống đầu ra chính (tham chiếu đến +4 dBv): 16 dB
• Dải động:> 90 dB
• Đáp ứng tần số: 10 Hz đến 20 kHz ± 0,5 dB
• LED lớn chiếu sáng VU METER
• Đồng hồ đo chuyển sang đọc Đầu ra Trực tiếp (1) từ tiền khuếch đại, Đầu ra (2) từ Đầu ra Chính hoặc Giảm độ lợi của Máy nén
• THD & Tiếng ồn (1kHz @ +4 dBm): 0,02% ở cài đặt Độ lợi thấp
• Tầng tiếng ồn (Mức tăng được đặt ở mức tối thiểu): -70 dB băng thông rộng điển hình
• Thu được qua Đầu vào micrô: 40 hoặc 60 dB
• Đạt được thông qua đầu vào dòng: 20 hoặc 40dB
• Mức tăng tối đa của phần EQ & Giới hạn: 10 dB
• Độ trễ khởi động AUTOMUTE: 30 giây
• Công suất tiêu thụ: 35 watt
• Điện áp nguồn hoạt động: 90 đến 254 VAC (nguồn cung cấp nội bộ đa năng)
• Tần số điện áp nguồn: 50-60Hz
• Kích thước: 19 "x 3 1/2" x 7 "(chiếm 2u)
• Đơn vị Trọng lượng: 8,3 lbs.
• Trọng lượng vận chuyển: 11,5 lbs.
