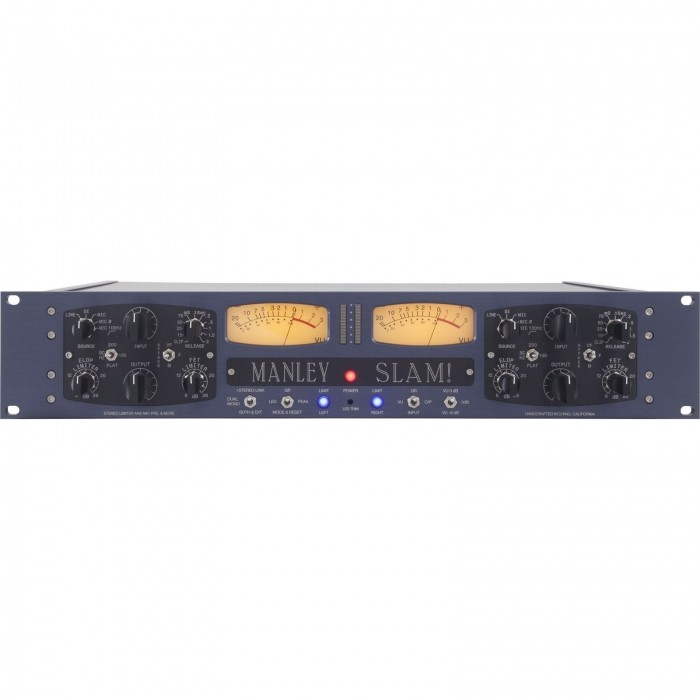

MANLEY SLAM! DUAL MIC PREAMP WITH LIMITER

">

TỔNG QUÁT

The  Slam! Tube Stereo Limiter và Mic Preamp  từ  Manley Labs  là bộ tiền khuếch đại micrô hai kênh với mỗi kênh có một bộ giới hạn "tường gạch" điện quang (ELOP) và một bóng bán dẫn hiệu ứng trường (FET). Thiết bị được xây dựng với các thành phần cấp chuyên nghiệp, máy biến áp niken quấn tay và các ống được lựa chọn thủ công. Preamp Class-A toàn ống cung cấp mức khuếch đại +60 dB cho tín hiệu micrô và DI, trong khi một đường ống riêng biệt cho bộ giới hạn cung cấp mức khuếch đại +20 dB.

Mỗi kênh của Slam! có các giới hạn ELOP và FET khả dụng đồng thời hoặc riêng biệt. Mỗi loại bổ sung một đặc điểm riêng biệt cho âm thanh với khả năng quay số tốt nhất của cả hai. Mạch ELOP nằm trước mic preamp, nên gần như không thể cắt giai đoạn preamp ống. Thiết kế tối giản của ELOP có tỷ lệ cố định, tấn công và phát hành chỉ với một điều khiển thay đổi cho ngưỡng. Ngoài ra, nó còn cung cấp một bộ lọc thông cao chuỗi bên, với cài đặt 200 Hz được tối ưu hóa cho giọng hát và cảm giác lọc âm.

Mạch FET là một bộ giới hạn "tường gạch" nhanh với các điều khiển thay đổi theo ngưỡng, tấn công và giải phóng. Mạch có khả năng tạo ra nhiều màu sắc khác nhau từ sạch sẽ đến xám xịt, trong khi vẫn duy trì giới hạn "không vượt quá". Với cài đặt clip được chọn, FET cho phép giảm thiểu sự biến dạng nghiêm trọng bằng cách tăng tốc mạch thời gian và cho phép bộ giới hạn hoạt động trên dạng sóng thay vì đường bao. Cả bộ giới hạn ELOP và FET đều có bộ chèn chuỗi bên (gửi và trả lại) ở phía sau khung thông qua giắc cắm Bantam (TT).

The Slam! cung cấp khả năng giám sát toàn diện thông qua VU và đồng hồ đo đỉnh thang LED. Ngoài nút chuyển đổi nguồn để giảm độ lợi, đầu vào và đầu ra, máy đo VU có nút bật tắt cho phép bạn chia tỷ lệ tín hiệu xuống -6 dB đối với tín hiệu lớn. Đồng hồ đo đỉnh LED nhiều màu có một công tắc nguồn cung cấp chế độ giảm, đỉnh và đặt lại & chế độ. Công tắc đặt lại và chế độ tạm thời xóa mọi tín hiệu đỉnh và cho phép hiệu chỉnh đèn LED đỉnh để phù hợp với đồng hồ của bộ chuyển đổi A / D của bạn. Ba Slam có thể được liên kết với nhau cung cấp sáu kênh giới hạn cho âm thanh vòm 5.1. Nguồn cung cấp điện riêng biệt được sử dụng để giảm tác động có hại của nhiệt và trường điện từ (EMF) ảnh hưởng đến đường dẫn tín hiệu. Được sản xuất thủ công tại Hoa Kỳ, thiết bị được đặt trong khung thép 2U với 1/4 "được gia công CNC mặt nạ cũng được khảm bằng các hạt khắc laser. The Slam! đi kèm với nguồn điện riêng, cáp kết nối đa lõi 16 chân và cáp nguồn IEC.

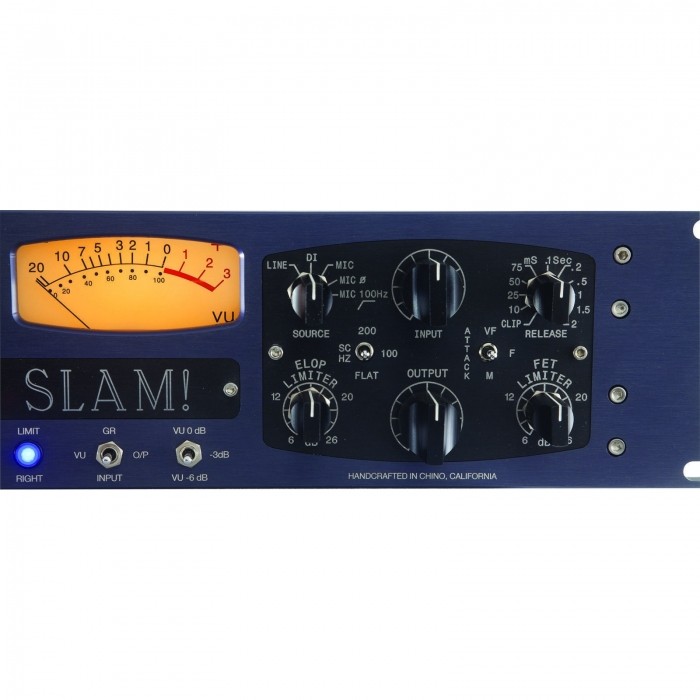

Điều khiển tiền khuếch đại micrô

Nguồn 48V cho micrô yêu cầu nguồn ảo
Khóa công tắc nguồn ảo nằm ở phía sau thùng máy
Nguồn 5 chiều: Dòng, DI, Mic, Mic 180, Mic 100 Hz
Mic 180: Đảo pha cho micrô preamp
Mic 100 Hz: 100 Hz thông cao bộ lọc cho đầu vào micrô
Đầu vào: Điều khiển âm lượng với mức tăng +60 dB cho Mic / DI, -20 đến +20 dB cho đầu vào đường truyền
Đầu ra: Điều khiển âm lượng cuối cùng và tăng mức tăng

Giới hạn ELOP

Tỷ lệ: 10: 1 Đã
cố định tấn công và phát hành
Kiểm soát ngưỡng liên tục thay đổi
SC HZ: Phẳng, 100 Hz và 200
Hz Cài đặt 200 Hz được tối ưu hóa cho giọng hát bị thiếu âm nhẹ

Giới hạn FET

Núm vặn ngưỡng có thể thay đổi cho FET Limiter
Attack Chuyển đổi 3 chiều: Rất nhanh (VF), nhanh (F) và trung bình (M)
Phát hành mặt số 11 vị trí: 10 ms đến 2 giây
Clip: Cài đặt nhả để tạo ra biến dạng nghiêm trọng

Liên kết âm thanh nổi

Liên kết âm thanh nổi: Kênh 1 điều khiển cả Kênh 1 và 2
Dual Mono: Điều khiển độc lập kênh 1 và 2
Cả hai & Ext: Liên kết âm thanh nổi với điều khiển độc lập kênh 1 và 2 và tham gia liên kết bảng điều khiển phía sau để điều khiển âm thanh vòm

Nút giới hạn

Kênh 1 Giới hạn: Sử dụng bộ giới hạn quang học, Giới hạn FET và núm mức đầu ra cho kênh 1
Kênh 2 Giới hạn: Sử dụng bộ giới hạn quang học, Giới hạn FET và núm mức đầu ra cho kênh 2

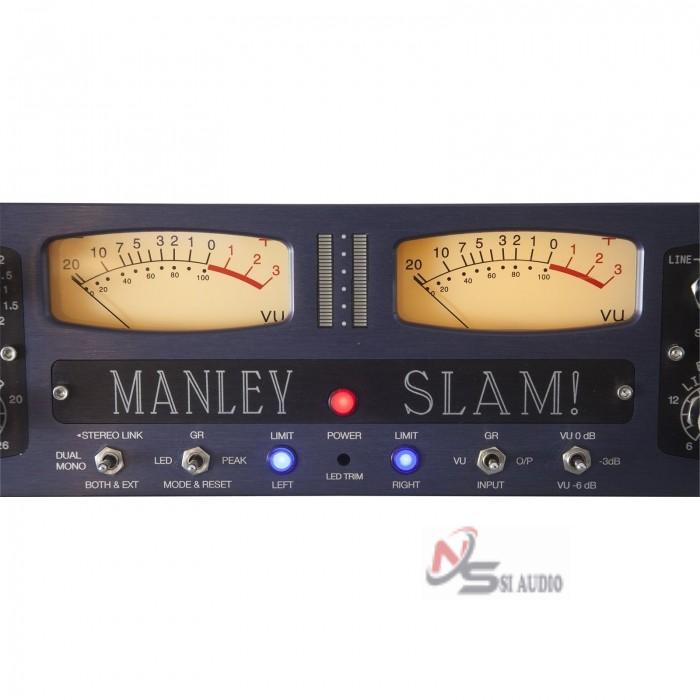

Đồng hồ LED

GR: Đặt đồng hồ LED để giám sát mức giảm độ lợi
Đỉnh: Đặt đồng hồ LED để theo dõi đầu ra
đỉnh

VU Meter chuyển đổi

Công tắc 3 chiều VU: Đặt nguồn thành cài đặt GR (giảm độ lợi), O / P (mức đầu ra), I / P (mức đầu vào)
VU Giảm âm: Miếng đệm VU cho tín hiệu lớn 0, -3 và -6 dB cài đặt

Tính năng bổ sung

Tự động tắt tiếng thời gian khởi động: 30 giây
Biến áp đầu vào bằng sắt Manley quấn tay Bộ
suy hao đầu vào bằng nhựa dẫn điện im lặng
Nguồn điện riêng biệt
Tiếp đất thông minh
