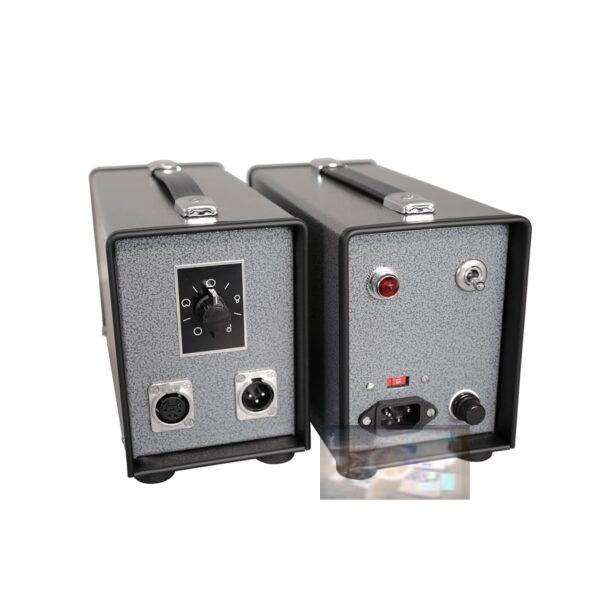

Bộ cấp nguồn cho Microphone Tube M910 (C12)

Bộ nguồn cao cấp của TELEFUNKEN Elektroakustik có kiểu dáng truyền thống của các mẫu Áo cổ điển, hợp tác với những cải tiến của công nghệ linh kiện hiện đại và thiết kế bảng mạch. Những cải tiến hiện đại này bao gồm điện áp dây tóc tăng chậm để kéo dài tuổi thọ của ống và điều chỉnh đầy đủ để đảm bảo micrô sẽ luôn hoạt động như cũ, bất kể biến thể điện áp đường dây hoặc vị trí. Quy định đầy đủ cũng có nghĩa là các bộ nguồn âm thanh nổi cũng chỉ có thể cấp nguồn an toàn cho một micrô tại một thời điểm ở điện áp hoạt động chính xác, nếu cần.

Các thiết bị này được chế tạo thủ công tại South Windsor, CT, Hoa Kỳ với các thành phần cao cấp bao gồm Biến áp tín hiệu, tụ điện Nichicon, đầu nối Neutrik, bảng mạch dày gấp đôi để đảm bảo tính toàn vẹn của cấu trúc và bố cục PCB được thực hiện để tối đa hóa khả năng xử lý dòng điện. Chúng được chế tạo vượt trội để đảm bảo độ tin cậy và hoạt động an toàn trong nhiều thập kỷ. Mỗi bộ nguồn được hiệu chỉnh theo hệ thống micrô cụ thể mà nó đi kèm. Chúng được đốt cháy thành một bộ phận hoàn chỉnh để đảm bảo hiệu suất và hoạt động tối ưu.

Bộ nguồn dạng biến đổi TELEFUNKEN Elektroakustik có chín dạng cực, từ Đa hướng đến Hình 8. Mạng thành phần phân cực giống với mạng của bộ nguồn AKG C12 ban đầu, cung cấp trở kháng và điện áp tối ưu cho viên nang.

Đầu ra XLR 7 chân:
1 – Âm thanh (+)
2 – Âm thanh (-)
3 – Phân cực (0-120VDC)
4 – Mặt đất
5 – B + (120VDC)
6 – Lò sưởi (6VDC)
7 – Mặt đất
