DL251 Stage Box 48 Input 16 Output Midas

Đầu ra dòng truyền động đầu ra cao với tính năng tắt tiếng

DL251 có 16 đầu ra mức đường dây trở kháng thấp cân bằng servo hoạt động với khả năng dòng điện đầu ra cao để chạy cáp dài.

Công tắc 'Tắt tiếng tất cả các đầu ra' ở mặt sau cho phép vá lại dây cáp một cách yên tĩnh và an toàn, ngay cả khi đang trình chiếu.

Hoạt động 96 kHz hoặc 48 kHz

DL251 hỗ trợ nhiều tốc độ lấy mẫu cho các kết nối AES50 - 96 kHz để sử dụng với Dòng Midas Pro và 48 kHz để sử dụng với Dòng Midas M32 .

Bảng điều khiển từ xa hoặc điều khiển bảng điều khiển phía trước

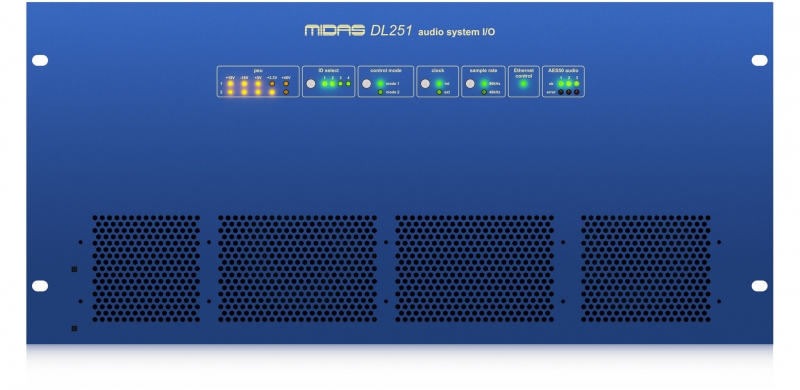

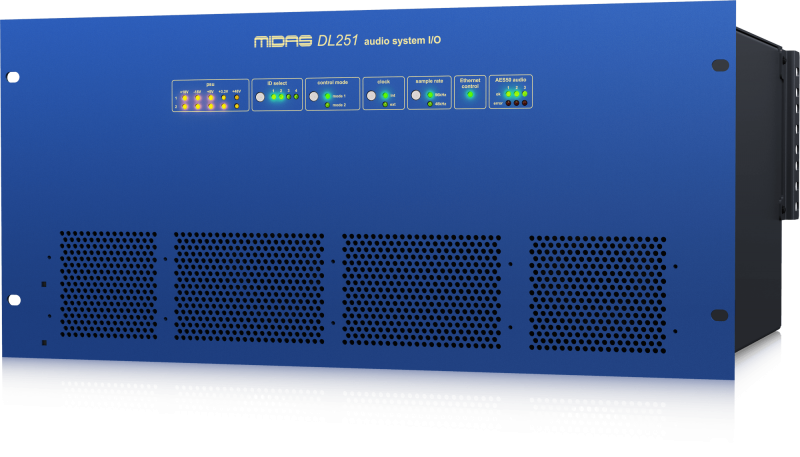

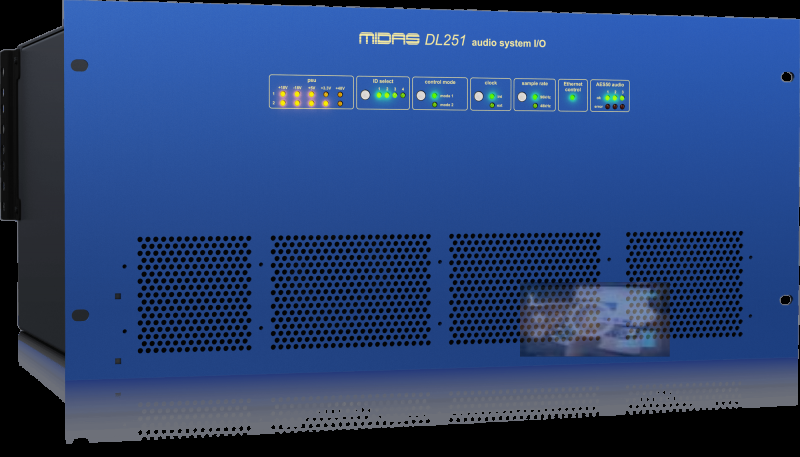

Tất cả các cài đặt cấu hình cho DL251 có thể được đặt từ xa từ bảng điều khiển trộn hoặc trực tiếp thông qua bảng điều khiển phía trước trực quan và dễ hiểu. DL251 trang bị công tắc bảng điều khiển phía trước cho tất cả các tùy chọn cấu hình với đèn báo trạng thái LED, cung cấp phản hồi rõ ràng về trạng thái hoạt động qua các góc nhìn và khoảng cách rộng.

Chỉ báo rõ ràng được cung cấp về tình trạng đường ray đầu ra của nguồn điện, trạng thái và hoạt động kết nối mạng AES50 và Ethernet, lựa chọn đồng bộ hóa đồng hồ bên trong hoặc bên ngoài, nhận dạng đơn vị và cài đặt chế độ giao tiếp.

Được xây dựng cho con đường

Với vỏ tủ rackmount 5U bằng thép chắc chắn, DL251 được thiết kế cho sự khắc nghiệt của chuyến lưu diễn buổi hòa nhạc trực tiếp. Đầu nối Neutrik cao cấp được sử dụng để đảm bảo kết nối mạng và âm thanh đáng tin cậy, suốt đêm này qua đêm khác.

Nguồn cung cấp năng lượng cho chế độ chuyển đổi đa năng dự phòng kép

DL251 có bộ nguồn dự phòng kép, tự động cảm biến điện áp để sử dụng trên toàn thế giới và cung cấp khả năng chuyển mạch liền mạch trong trường hợp không may mất một bộ nguồn.

Thông số kỹ thuật và kiến ​​trúc DL251

Đơn vị giao diện phải được thiết kế cho các ứng dụng trộn âm thanh kỹ thuật số và được tối ưu hóa để sử dụng trong biểu diễn trực tiếp. Nó sẽ có 48 đầu vào bộ tiền khuếch đại micrô tích hợp với các bước khuếch đại tương tự 2,5 dB và 16 đầu ra điện tử cân bằng servo trên các đầu nối XLR tiêu chuẩn công nghiệp và phải có khả năng hoạt động ở tốc độ lấy mẫu 48 kHz và 96 kHz.

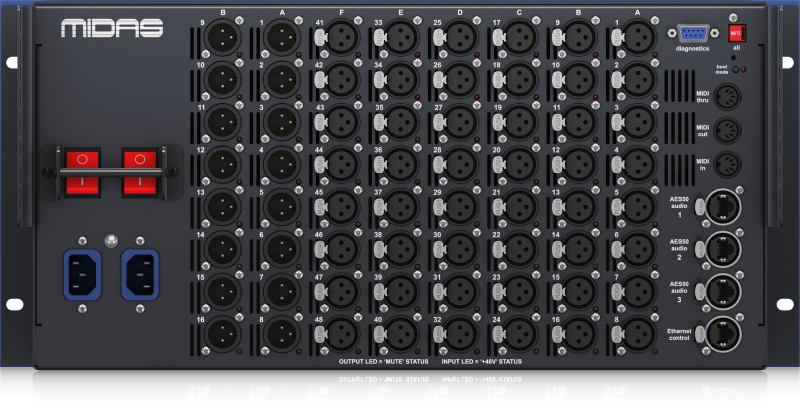

Thiết bị giao diện phải bao gồm một công tắc lõm trên bảng điều khiển phía sau để tắt tiếng tất cả các đầu ra.

Thiết bị giao diện sẽ hỗ trợ mạng âm thanh kỹ thuật số dựa trên khung 100 Megabit Ethernet sẽ cung cấp khả năng dự phòng cáp N + 1 và tuân thủ tiêu chuẩn AES50-2011 của Hiệp hội Kỹ thuật Âm thanh. Ba cổng mạng âm thanh kỹ thuật số và một cổng điều khiển Ethernet sẽ được cung cấp. Giao diện MIDI tiêu chuẩn ngành (In, Out, Thru) cũng sẽ được cung cấp.

Thiết bị giao diện phải cung cấp cho cả bảng điều khiển phía trước và cấu hình mạng từ xa của các cài đặt hoạt động và cung cấp trạng thái LED của điều kiện đường ray đầu ra nguồn điện, trạng thái và hoạt động kết nối mạng điều khiển và âm thanh kỹ thuật số, nguồn đồng bộ hóa đồng hồ, nhận dạng đơn vị và cài đặt chế độ giao tiếp.

Thiết bị giao diện phải bao gồm hai nguồn cung cấp điện chế độ chuyển mạch đa năng tự động điều chỉnh với khả năng dự phòng kép để sử dụng trên toàn thế giới.

Thiết bị giao diện phải được đặt trong khung giá đỡ tiêu chuẩn 5U 19 "và phải có kích thước rộng 483 mm x sâu 414 mm x cao 221 mm (19,0" x 16,3 "x 8,7"), với trọng lượng danh nghĩa 10 kg (22,1 lbs). Thiết bị giao diện phải được lắp đặt trong khung giá hoặc vỏ đường có khả năng chịu được trọng lượng của nó một cách an toàn. Các kết nối đầu vào, đầu ra và nguồn phải được thực hiện ở mặt sau của thiết bị giao diện. Người lắp đặt phải có đủ không gian ở phía sau để kết nối và ngắt kết nối đầu vào, đầu ra và kết nối nguồn. Yêu cầu về nguồn điện phải là 100 đến 240 VAC, 50 đến 60 Hz.

Đơn vị giao diện phải là Midas DL251 và không có sự thay thế nào khác được chấp nhận.
